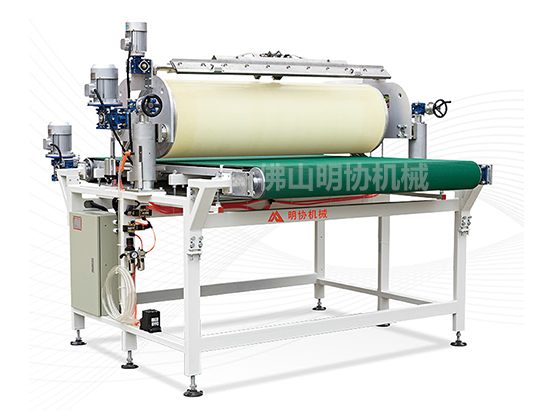

（一）輥筒印花機

一、輥筒印花工藝：

輥筒印花機的輥筒網板是圓桶狀，輥筒是一種特製的橡膠印筒，瓷磚要印製的圖案靠激光打點雕刻直接做在橡膠麵上。瓷磚底坯在輥筒印花機輥筒下對版對位，通過輥筒的滾動將輥筒上的圖案(至大在1.44米的輥筒範圍內)進行隨機滾動印刷，令瓷片的花色紋理隨機變幻。同時，輥筒印刷是一種柔性印刷，可以實現對瓷磚凹凸麵的印刷。

二、輥筒印花係列產品的是特點：

1、質量好，檔次高，版麵柔和協調，圖案清晰細膩。

2、顏色潤澤、飽滿，釉麵平整度好，鏡麵效果突出，大麵積印花優勢明顯。

3、層次感豐富，仿真度高，其自然肌理的效果逼真，甚至比天然石材更優雅美觀。

4、隨機印花，在同一風格下，每片磚的圖案都不重複，其紋理的不對稱，體現出石紋的高貴、獨有、天成的整體效果。無論在產品的圖案色彩、精度、立體感、層次感上都比絲網印花工藝好。

（二）輥筒與噴墨套色印刷產品產生的缺陷分析及解決措施

一、縮釉

1、缺陷特征：

產品表麵出現大小不同的收縮。

2、原因：

底、麵釉參數不匹配，釉對坯的潤濕性差，高溫粘度大，表麵張力大；釉層幹燥收縮且對坯體的附著力差；釉燒時，預熱初始階段升溫過急。另一個原因在於，噴墨圖像噴印的墨量較大時，由於墨水是油性液體，所以一時間很難自行晾幹，所以導致釉麵在釉燒過程中油墨揮發性物質極速揮發，從而導致釉麵收縮加劇而形成縮釉現象。

3、解決方法：

降低粘土、氧化鋅、氧化鋁的含量；提高釉漿粒度，降低釉漿比重；增長燒成預熱帶時間。對於噴墨量較大的情況，可在噴墨印花線之後加裝高溫探照燈或烘箱，能使磚坯表麵油墨快速幹燥，從而在釉燒過程中減少揮發。

二、脫網

1、缺陷特征：

瓷磚生產過程中出現一道一道紋理。

2、原因：

因為花釉的流速過高，性能減弱，同時配合輥筒刮刀使用。當刮刀的力度不均勻時，輥筒各部分填充效果也會不盡相同。再加上輥筒使用時間過長，表麵磨損嚴重導致輥筒局部硬化，刮刀與輥筒橡膠表麵接觸不充分花釉填充效果也會有所下降，導致出現脫網現象的發生。

3、解決方法：

特殊效果釉的流速一般控製在40 ~ 60 s即可。然後檢查刮刀力度是否均（jun1）勻，刮刀與膠輥之間是否有雜質，用幹淨毛巾擦拭刮刀，再適當擰緊刮刀。定期檢查輥筒磨損變形情況，如磨損嚴重需更換新輥。

三、異形瓷磚印花出格

1、缺陷特征：

輥筒印花的花紋與噴墨機噴印的圖像不吻合。

2、原因：

輥筒橡膠麵與異形磚坯表麵接觸時，產生變形擠壓。當輥筒下壓高度過低時，橡膠麵不但會與異形磚凸麵接觸，而且由於擠壓變形還會使得橡膠麵與異形磚凹槽麵接觸。而凹槽麵接觸是我們不想要的結果，因為我們設計的圖像是不包括磚坯的灰縫部分的，隻需要圖像與印有效果釉的釉麵磚凸麵吻合，所以印有的多餘部分就是印花出格。反之輥筒下壓高度過低，就會產生凸麵印花不充分，從而導致缺花。

3、解決方法：

由於輥筒印花的紋理不同，所采用的印花高度也不盡相同（一般平麵磚印花高度為：7.0 ～ 8.0 mm，異形磚為：8.0 ～ 9.5 mm），同時輥筒印花紋理與噴墨圖像是配套的，所以在輥筒印花前磚坯要保證平穩直進。再進入噴墨打印前要卡位，保證紋理與圖像吻合。

四、圖像打在皮帶上或磚坯露白

1、缺陷特征：

噴墨機生產中圖案打印在花機皮帶上，圖案位置偏移。

2、原因：

由於磚坯尺寸與生產的圖像尺寸大小不匹配，磚坯比圖像尺寸小時，會出現，多餘油墨打印在皮帶上。而當圖像的分辨率不足時，由於噴墨機的打印密度是確定的，所以圖像就會被壓縮，尺寸變小就會出現磚坯露白現象。同樣如果所選擇的打印模式不正確；有雜質觸發到電眼，導致電眼識別不準確，也會使得圖像噴印延時或提前，出現圖像打在皮帶上或磚坯露白的情況。

3、解決方法：

對於圖像偏大的情況，按磚坯規格要求嚴格裁剪生產圖；生產時，小圖采用正常模式，大圖采用隨機模式進行；而對於圖像偏小的情況，由於目前國內所采用的陶瓷噴墨機有兩種：一種是“希望機”，另一種是“西斯特姆機”。而希望機的圖像分辨率為360 dpi，西斯特姆機的分辨率為400 dpi，所以將希望機的圖像用於西斯特姆機打印時，圖像大小會有所壓縮，就會出現磚坯露白的情況。當圖像打印延時或提前時，可以用幹淨的布擦拭電眼，再把電眼位置調高點，經常清洗皮帶保證皮帶幹淨沒有釉麵磚帶入的雜質觸發到電眼。

五、拉線滴墨

1、缺陷特征：

噴墨機生產中常見影響質量和連續生產的問題。

2、原因：

主要由於噴頭堵塞引起，噴頭內堵一般由墨路汙染、墨水沉澱兩大原因引起的。也有可能是因為噴墨機本身局部噴頭電壓不穩定，電壓低導致噴不出墨水，或電壓高噴墨量過多，才會形成白色或黑色拉線。噴墨機長時間生產未清洗噴頭，會使噴孔周圍殘留的油墨聚集形成水滴狀滴到磚麵上。

3、解決方法：

有拉線時，先用幹淨衛生棉布浸濕，擦拭噴頭再自動清洗。情況未消除時，一般在調節電壓，還不行就要更換噴頭。滴墨時一般采用自動裝置清洗噴頭且保持噴墨花機房的衛生；用清潔布擦拭噴頭即可。

六、現陰陽色

1、缺陷特征：

產品看起來色調不均（jun1）勻、不協調。導致整體鋪貼效果差。

2、原因：

基於陶瓷墨水不同色係對窯爐氣氛的敏感性不同，特別是深色陶瓷產品，由於噴印墨量大所以當窯爐內部存在溫差時，局部溫度高的一側同色係的墨水要比溫度稍低的一側分解的要多，這樣就容易形成色差。而淺色磚由於整體墨量較小，所以色差會小很多。還有另一種情況是在噴印的時候就存在色差，這點主要是由於噴墨盒噴墨量不同導致的。

3、解決方法：

（1）如果是由於噴墨機的原因，一般會采取采取幾個步驟，先采取滴墨清洗，如果情況還存在。那麽就要打印出各色係的單色版確定根源，然後通過調節電壓參數，使得每個色係都沒有色差。如果還不能解決，那可能就要換新噴頭來解決。

（2）如果是在窯爐燒製過程產生的陰陽色，那麽就需要通過調節窯爐的溫度來使窯爐氣氛達到適合產品生產的至佳狀態。
